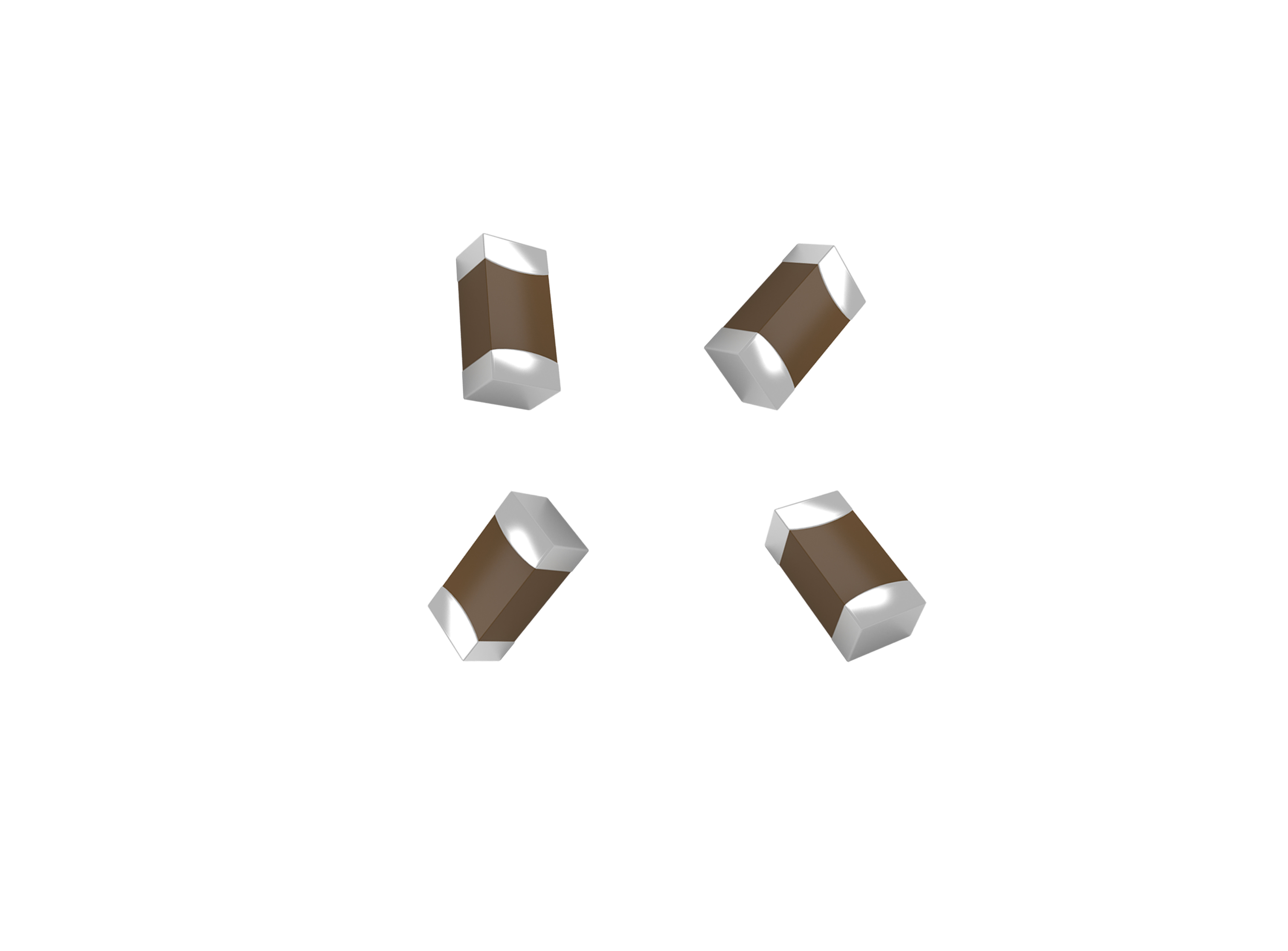

避免太誘MLCC電容微裂紋問題的核心措施如下：

一、優化貼裝工藝參數

控制貼片機Z軸壓力

確保貼片機拾放頭的Z軸下降壓力適中，避免因壓力過大直接壓碎陶瓷基體。壓力需根據電容尺寸和材質調整，例如0402尺寸電容的Z軸壓力應低于0.2N。

定期校準貼片機吸嘴和定位爪，防止因機械偏差導致電容受力不均。

選用匹配的拾放頭尺寸

拾放頭直徑應與電容本體尺寸匹配，避免因接觸面積過小導致局部壓強過高。例如，0603尺寸電容建議使用直徑0.8-1.0mm的拾放頭。

確保PCB表面平整度

PCB表面平整度需控制在±0.1mm以?xún)?nèi)，避免因表面凸起或碎片導致電容放置時受力不均。

優化PCB分板工藝，減少分板過程中的機械應力。例如，采用激光切割或銑刀分板，避免手工掰板。

二、控制焊接工藝與應力

優化焊接溫度曲線

回流焊溫度曲線需平緩，避免溫度急劇變化。預熱階段溫度上升速率應≤2℃/s，峰值溫度控制在230-245℃，焊接時間不超過60秒。

避免使用波峰焊，尤其是1210以上大尺寸電容，因其易因受熱不均產生破壞性應力。

控制焊錫量與焊盤尺寸

焊錫量應為電容瓷體高度的50%-75%，過多焊錫會在PCB彎曲時增加對電容的拉伸應力。

焊盤尺寸需符合制造商規范，例如0402尺寸電容的焊盤長度應為1.0±0.1mm，寬度為0.5±0.05mm。

避免手工焊接直接接觸電容

手工焊接時，烙鐵頭不得直接接觸電容電極或本體，防止局部過熱導致開裂。復焊需在焊點冷卻后進行，次數不超過2次。

三、優化PCB設計與布局

選擇合適的PCB厚度與材質

根據電容尺寸和重量選擇PCB厚度，例如0805及以上尺寸電容建議使用1.6mm以上厚度PCB，以增強抗彎曲能力。

選用高模量PCB材質(如FR4)，減少?gòu)澢冃巍?/span>

優化電容布局與方向

電容應盡量遠離PCB分孔、切割線或螺絲孔，減少分板或螺絲固定時的拉伸應力。

電容貼裝方向需與分孔、切割線平行，確保受力均勻。例如，0603尺寸電容的長邊應與分板方向一致。

避免重載元件集中擺放

較重元件(如電感、變壓器)需均勻分布在PCB上，減少生產過程中因重力導致的板彎曲。

四、加強質量控制與檢測

實施來料檢驗

檢查電容外觀，排除存在肉眼可見裂紋或分層的元件。

使用X射線或超聲波檢測設備篩查內部微裂紋，尤其是高可靠性應用場景。

生產過程監控

定期檢測焊接設備溫度曲線，確保參數設置準確。

在貼裝和焊接工序后增加自動光學檢測(AOI)，實時捕捉裂紋缺陷。

環境應力篩選（ESS）

對成品進行溫度循環測試(-40℃至125℃，1000次循環)或機械振動測試(10-55Hz，加速度5G)，提前暴露潛在裂紋風險。
